適用范圍

綜合保護裝置是我公司為了適應電力系統各發電廠、變電站、配電站等對繼電保護的要求而專門開發的新一代微機型繼電保護設備。為 35KV及以下電壓等級架空線路、電纜線路、變壓器、電容器等一次設備提供完善的保護功能,既可以分散在開關柜就地安裝,也可以集中組屏安裝。完善的設計保證了裝置可以在惡劣環境下長期、可靠地運行。

裝置功能配置

1.2.1 速斷保護;

1.2.2 三段式過流保護(過流3段可選擇反時限動作);

1.2.3 后加速保護;

1.2.4 充電保護;

1.2.5 過負荷保護(可選告警或跳閘);

1.2.6 涌流閉鎖功能;

1.2.7 三段式零序過流保護(可選告警或跳閘,零序過流3段可選擇反時限動作);

1.2.8 負序過流保護(可選告警或跳閘);

1.2.9 重合閘;

1.2.10 過電壓、低電壓(可選告警或跳閘);

1.2.11 失壓保護(可選告警或跳閘);

1.2.12 零序過壓(可選告警或跳閘);

1.2.13 進線備自投(可備投,可自復);

1.2.14 PT斷線告警;

1.2.15 CT斷線告警;

1.2.16 未儲能告警;

1.2.17 非電量:重瓦斯跳閘,輕瓦斯告警,超溫跳閘,高溫告警,壓力釋放跳閘,開門跳閘;

1.2.18 分合位異常告警;

1.2.19 自動復歸功能;

1.2.20 溫濕度檢測與調節功能;

1.2.21 三相電流測量功能;

1.2.22 通訊功能:RS-485接口(通信協議可選IEC-101或Modbus);

技術參數

2.1 工作環境條件

環境溫度:-10°C~+55°C

相對濕度:不大于95%,無凝露

大氣壓力:86~106kPa

其它條件:裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質,且具有防雷、雨、

雪設施

試驗的標準大氣條件:

環境溫度:+15°C+3°C

相對濕度:45%~75%

大氣壓力:86~106kPa

儲藏及運輸:-25°C+70°C

2.2 額定電氣參數

工作電源:AC/DC 100~264V

額定電流:交流5A,或交流1A(訂貨注明)

額定電壓:交流100V(線電壓)，或相電壓57.7V(相電壓)

頻率:50Hz

2.3 主要技術指標

2.3.1 測量范圍及誤差:保護電流:0.05In~20In,誤差不超過士1%或士0.05A測量電流:0.05ln~2ln,誤差不超過士0.5%或士0.03A保護電壓:5~150V,誤差不超過士1%或士0.5V2.3.2 電流速斷出口動作時間:不大于35ms(1.2倍動作電流)非電量出口動作時間:不大于35ms

2.3.3 裝置功耗:

交流電流回路:不大于1VA/相

交流電壓回路:不大于1VA/相

直流電壓回路:正常工作時,不大于10W;保護動作時,不大于15W

2.3.4 過載能力:

電流回路:2倍額定電流可長期工作10倍額定電流允許10S20倍額定電流允許1S

電壓回路:1.2倍額定電壓可長期工作1.5倍額定電壓允許10S

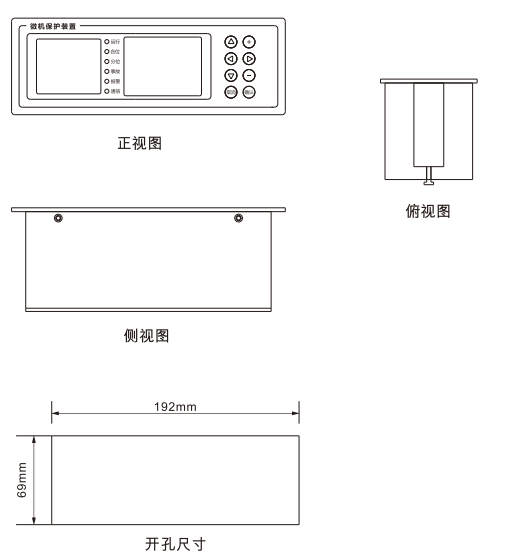

開孔尺寸圖
